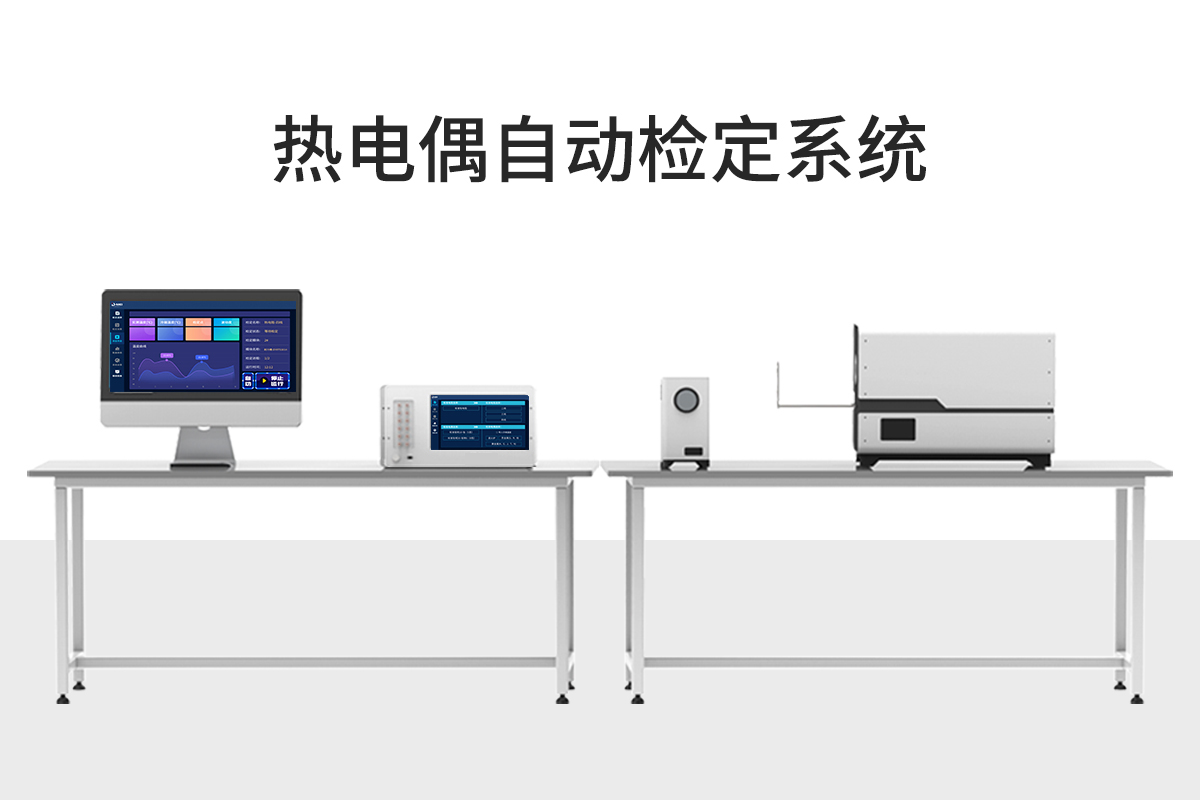

【產品簡介】

ZT-01A型熱電偶自動檢測系統（300-1200℃）是由計算機、打印機、高精度數字萬用表、低電勢掃描開關、信號源(選購件)、接口等組成的自動測試、控制系統，是集計算機技術、微電測技術和自動測試技術于一體的新一代智能化計量標準裝置，用于自動檢定各種工作用熱電偶、,高精度信號源既可以在試驗室檢定，也可以到現場檢定二次儀表用。檢定程序及結果均符合國家有關現行計量檢定規程。系統完全實現了熱電偶檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。

【校驗范圍】

K、E、J、N、B、S、R、T多種型號的工作用熱電偶

【規程要求】

整套系統滿足JJF1033-2008《計量標準考核規范》、JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范》規定技術指標和ITS-90國際溫標。

【規程規范】

JJG141-2013《工作用貴金屬熱電偶檢定規程》

JJG351-1996《工作用廉金屬熱電偶檢定規程》

JJG668-1997《工作用鉑銠10-鉑/鉑銠13-鉑短型熱電偶檢定規程》

JJG368-2010《工作用銅-銅鎳熱電偶檢定規程》

JJF1262-2010《鎧裝熱電偶校準規范》

4.熱電偶、熱電阻自動檢定裝置技術資料

4.1公司簡介

山東智拓儀器儀表有限公司是集研發、設計、生產、銷售為一體，專業生產熱電偶熱電阻、溫度計檢測校準儀器的廠家。公司經過不斷開拓創新，現產品主要有熱電偶/熱電阻自動檢定系統及群爐控制和配套設備、溫濕度均勻性自動測試系統、溫濕度檢定箱、高精度恒溫槽、冷鏡式露點儀、溫度二次儀表檢定系統、玻璃溫度計讀數裝置、熱工儀表校驗儀、環境試驗箱/培養箱等。廣泛服務于計量校準機構、航空航天、石油化工、鋼鐵、冶煉、電力、機械制造、制藥、科研高校等行業。公司建立完善的品質管理系統，生產設備先進，技術開發團隊強大，并有專業的生產服務團隊。制定了嚴格的生產工藝管理和檢驗制度，擁有完善的質保體系。產品高品質的材料，可以根據用戶的要求進行加工制作，力求滿足客戶的各種生產要求。我們努力實現：產品零缺陷，打造穩定性好、實用性強、價格合理、技術先進的優良產品。

我們將一如既往、嚴守信譽、嚴保質量，以高品質的產品為您服務，未來，我們將繼續努力，爭取更大的成績。

4.2熱電偶自動檢定裝置系統工作原理

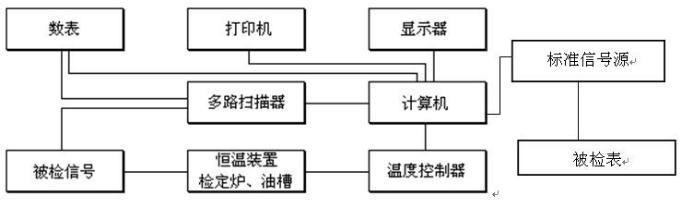

系統將溫度控制點傳送給智能溫度控制器，由智能溫度控制器實施對檢定爐的溫度控制，在此過程中系統通過對智能多通道掃描器切換，將測溫偶測得的檢定爐電信號，由高精度61/2位數字多用表轉換為數字量通過串行口通信端口傳送到計算機。計算機根據相關規程對恒溫裝置的溫場進行監控，保證被控對象檢定爐按要求升溫或保溫。在達到規定的要求后，對被檢偶信號通過智能多通道掃描器切換進行數據采集，得出檢定結果同時相應數據進入數據庫用于查詢和統計。在檢定過程中，計算機還實時顯示各種參數。完成檢定后，通過打印機可打印出各種報表。計算機人性化操作，智能化的檢測控制，檢測二次儀表更方便。分度表和檢定規程的隨機查閱功能，使用戶在檢定過程計算查閱更方便。檢定數據記錄格式和檢定證書輸出格式可以按照用戶的要求設計，更貼近用戶單位的計量管理。操作方便，工作效率高，且可以建標。其系統框圖如下：

4.3熱電偶、熱電阻自動檢定裝置技術參數

① 各通道轉換開關寄生電勢≤0.2μV 。

② 分辨率： 電勢測量分辨力0.01μV ，電阻測量分辨力0.01mΩ 。

③ 準確度： 電勢測量準確度≤0.01％ ，電阻測量準確度≤0.01％ 。

④控溫的穩定度： 熱電偶檢定過程恒溫后，爐溫變化≤0.2℃/min 。

⑤檢定溫度點范圍： 熱電偶300～1200℃之間任意點，

⑥ 檢定時長：正常條件下平均每個檢定點約20分鐘 。

⑦ 檢定對象：K、E、J、N、B、S、R、T多種型號的工作用熱電偶等。

.檢定支數：可同時檢定10支熱電偶允許在同一溫度點多批檢定。

⑨.數據處理： 該檢定系統嚴格按現行國家計量檢定規程進行數據處理。

.工作條件： 環境溫度：（20±3）℃ ,相對濕度：≤75％ ，電源：AC（220 V±10％）V （50±1）HZ ，要求接地電阻：≤4Ω

4.4熱電偶自動檢定裝置構成說明

1.恒溫?zé)嵩矗瓱犭娕紮z定需要熱電偶檢定爐（溫度范圍：300℃～1200℃）或短型熱電偶檢定爐（溫度范圍：300℃～1200℃）一個冰點槽,由能夠很好地保證爐膛內部溫度的穩定性和均勻性指標。

2.數字萬用表

數字多用表接受來自計算機的指令，按要求進行功能轉換，并將信號對應的數字量送入微機,數字表是系統中關系到量值傳遞準確性的核心儀器，它直接決定了檢定數據的可靠性。

3.標準熱電偶

ZT-01A型熱電偶檢定系統中的熱電偶檢定程序?qū)?biāo)準熱電偶的要求與各熱電偶檢定規程要求相一致。檢定不同分度號工作熱電偶時，可能需要不同分度號的標準熱電偶：廉金屬被檢熱電偶在300℃以下的檢定點應在恒溫槽中進行檢定，同時應使用二等標準鉑電阻代替二等標準熱電偶，檢定Ⅲ級T型熱電偶時，0℃以下使用二等標準T型熱電偶作標準，0℃以上使用二等標準鉑電阻作標準。

4.軟件－數據自動采集、自動處理、自動生成報表、可隨時查閱或打印歷史記錄。檢定裝置生成的記錄數據可以自動生成EXCEL文件、在本單位局域網內信息可以共享，同時可以出具不同要求的檢定證書。

5.通訊－系統內的各硬件之間以及和計算機之間的通訊均采用RS232的串行接口或GPIB并行接口直接通訊技術來實現，保證了該自動檢定系統的可靠運行。

6.計算機－對計算機硬件配置無特殊要求,以用戶要求為準。

4.5熱電偶自動檢定裝置特點

1.系統配備進口高精度PID智能溫度控制器，控制精度高、控制范圍廣。

2.熱電偶檢定均可設置任意檢定溫度點，檢定點溫度在檢定爐所規定的溫度范圍內任意設置。

3.標準偶信息根據其檢定證書一次性輸入并采用數據庫管理，并且可同時存儲多支標準偶信息，在使用時可隨意提取。

4.升溫過程計算機實時監控，控溫過程全程繪制升溫曲線，畫面信息詳實、完整。

5.在檢定過程中，具有三種冷端補償方式（零點、室溫補償、自動跟蹤）供使用者選擇。

6．系統特別設計了分次檢定（到下班時操作人員可強行退出，在下一個工作日系統自動完成后續檢定）和中斷續檢（異常退出后的繼續檢定。如：異常斷電、計算機系統故障等導致的檢定系統異常退出）。

7．可根據檢定數據結果自動判斷被檢對象的等級，并打印檢定記錄、檢定證書或檢定結果通知書。

8．對檢定后的原始數據進行數據庫管理，可通檢定日期進行檢索查詢并根據需要輸出報表。

9．分度表雙向速查手冊。（通過溫度查電勢和通過電勢查溫度）

10．檢定系統的數據處理嚴格按照現行國家計量檢定規程執行。

11、高精度信號源既可以在試驗室檢定，也可以到現場檢定二次儀表用。

12、智能化的檢測控制，檢測二次儀表更方便。

13、分度表和檢定規程的隨機查閱功能，使用戶在檢定過程計算查閱更方便。

14、檢定數據記錄格式和檢定證書輸出格式可以按照用戶的要求設計，更貼近用戶單位的計量管理。
